电源滤波器在伺服电机干扰信号传输中的应用及解决办法

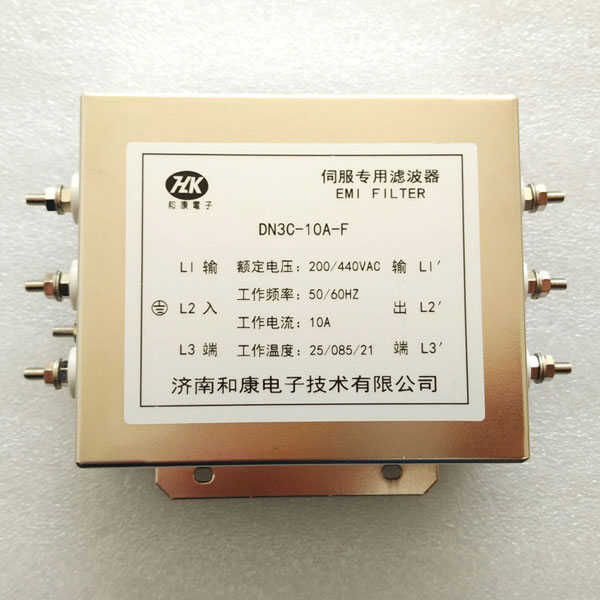

      江苏无锡一家做钢材后道精整，修磨等加工非标设备的公司与我公司联系，反应设备运抵用户现场，调试过程中，模拟量信号和数字量信号传输出线不正常现象，经过技术盘查，基本找到干扰源头是伺服电机。伺服电机长时间要求在矢能状态下工作，这样导致出现高频干扰现象，影响信号传输，无法正常接收，设备调试控制受到很大阻碍。经过询问，了解到，设备设计之初，电控系统线路布局存在不合理，动力线路和信号控制线路全部混搭在一个线槽里面，这样动力线路里面的干扰会耦合到信号和控制线路里，对其产生影响，导致无法正常传输或者出现异常报错。伺服系统是主要的干扰源，伺服系统没有加装EMC滤波器，所以现场干扰很大。经过技术人员的分析，要求用户加装伺服专用滤波器，给伺服驱动器输入和输出分别加装滤波器，减少高频传导干扰向电网传导回馈，降低线路高频耦合辐射，在信号线的两端接头处，加装TDK卡扣磁环，落实了基本的治理方案，后续我们会进一步和用户沟通，把EMI电源滤波器作为设备伺服控制系统的标配。
