我们在安装使用电源滤波器的时候,有没有出现过下面的情况呢?电源线接好了,上电后效果不理想或者直接没啥效果。这时候就要仔细检查一下,是不是线路连接出错了,还是什么地方没有按照要求使用。
我们有一个客户,订购了几只滤波器,用于EMC电磁兼容传导测试,需要拿到第三方检测机构实验室测试,滤波器是装在客户设备机箱或者机壳内部的,检测员一般是看不到的,就算看到也不一定会给你技术指导建议。后来客户电话和我们沟通,我们先了解了一下测试的结果图,让用户把机箱内部电器接线布局拍照发过来,看到机箱内部的接线不合理,电源滤波器的输入线和输出线收拢到一侧,并行在一起了,这样就会导致滤波效果大打折扣。
分析一下原因:滤波器的输入侧的电源线,我们默认是有干扰存在的,输出线是经过过滤以后的部分,干扰扰动会被衰减一部分,如果再次把两侧的电源线收拢并行,线与线之间是存在电磁耦合现象的,尤其是有高频干扰成分的电源线,就一根有高能量的天线,会严重影响不含高频成分的电源线,导致滤波性能下降或者降低,被二次干扰,你明白了吧。
客户重新整理了线路布局走向,滤波器接地端子就近安全接地,整改完成后,再次测试,顺利通过。合理正确的设计布局,才能发挥产品更大的性能,细节决定结果。

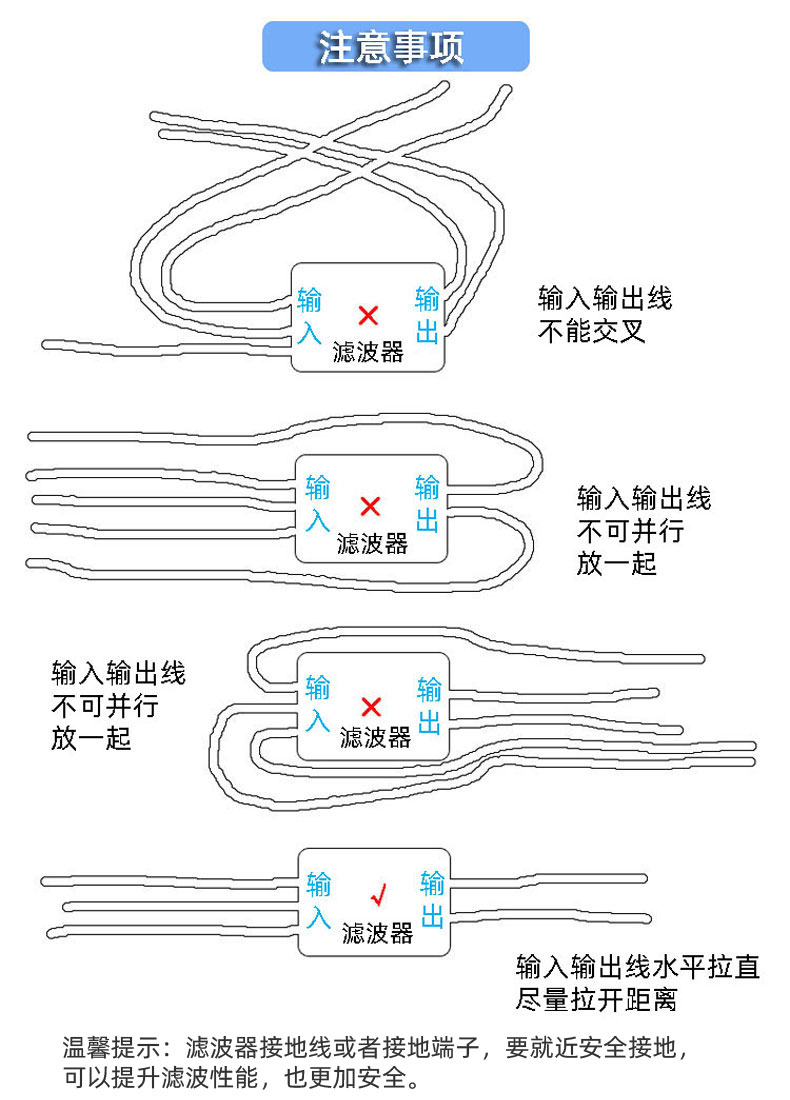

温馨提示:滤波器接地线或者接地端子,要就近安全接地,可以提升滤波性能,也更加安全。
