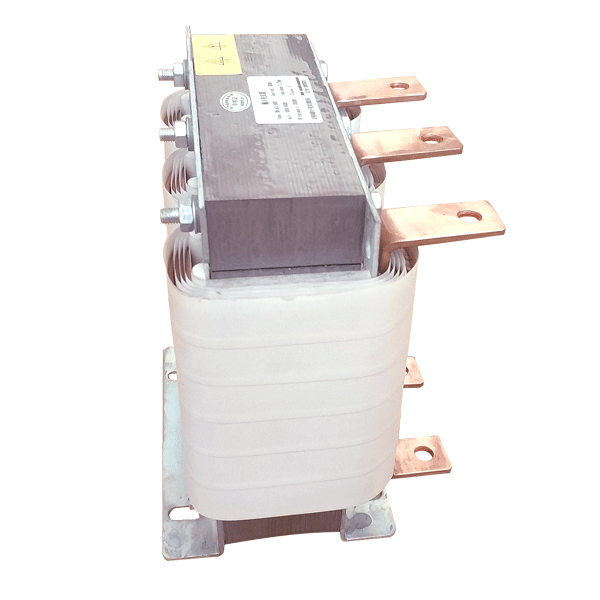

三相出线电抗器-2%

产品中心 > 电抗器 > 三相出线电抗器-2%

三相出线电抗器-2%

变频器输出电抗器的作用:
1. 降低电机工作噪音、涡流损耗 ,降低电机温升;
2. 降低高次谐波造成的漏电流、减少对周边设备的射频干扰;
3. 平滑变频器输出电压电流波形,降低瞬变电压dv/dt对电机绝缘系统的冲击;
4. 延长电机到变频器的距离;降低电缆的容性电流、保护变频器的功率开关器件。

产品特点:

电抗器可以根据客户使用频率的高低合理选取磁性材料(硅钢片,铁氧体,非晶铁心,磁粉芯);采用箔式绕组结构,采用的F级以上的复合绝缘材料。


电气性能及标准:

1.额定工作电压:AC380V~480V;额定工作频率:50HZ;


2.额定工作电流:5A--1600A


3.防护等级:IP00


4.工频耐压:铁芯-绕组 3000V AC/50Hz/5mA/60s无飞弧击穿放电现象(工厂测试);


5.绝缘电阻:铁芯-绕组 1000V DC 大于100MΩ;


6.温升限值:铁芯≤80K(温度计法),线圈温升≤95K(直流电阻法);

7.工作噪音:小于55dB(与电抗器水平距离点1米处);


8.产品执行标准:GB10229-88《电抗器》(IEC289-1987);JB9644-1999《半导体电气传动用电抗器》;JB5346-1998 《串联电抗器标准》。


使用条件:

1.海拔高度≤1000米;


2.运行环境温度-25℃~+40℃,相对湿度≤85%;


3.周围环境应有良好的通风条件,如装在柜内,应加装通风设备;


4.无剧烈震动和强烈颠簸的地方;有防雨设备的地方;


5.在无危险的环境中,且环境中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。

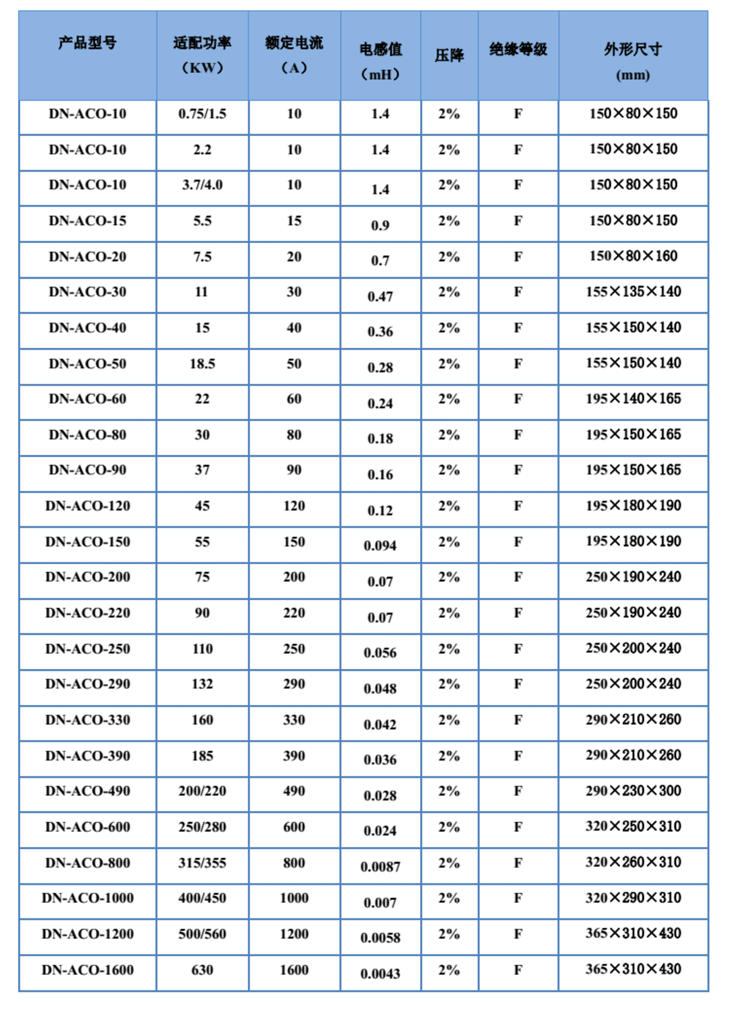

选型表:
