滤波补偿串联电抗器-7%
滤波补偿串联电抗器-7%
滤波补偿串联电抗器的作用：
电容器在补偿容性无功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电流和冲击电压的影响，改善电能质量，延长电容器使用时间。
电容器在补偿容性无功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电流和冲击电压的影响，改善电能质量，延长电容器使用时间。
使用条件：
1.海拔高度≤2000米。
2.运行环境温度-25℃～+45℃，相对湿度≤90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
电气性能参数：
1.可用于1000V以下的各电压等级的电力系统。
2.电抗率的种类：6%、7%、13%、14%
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升值：铁芯≤85K，电圈温升≤95K。
5.电抗器噪声不大于45dB。
6.电抗器能在工频加谐波电流≤1.3倍额定电流下长期运行。
7.电抗值线性度：在1.5倍额定电流下的电抗值与额定电流下的电抗值之比≥0.95。
8.三相电抗器的任意两相电抗值之差≤±3%。
9.耐温等级H级（180℃）以上。

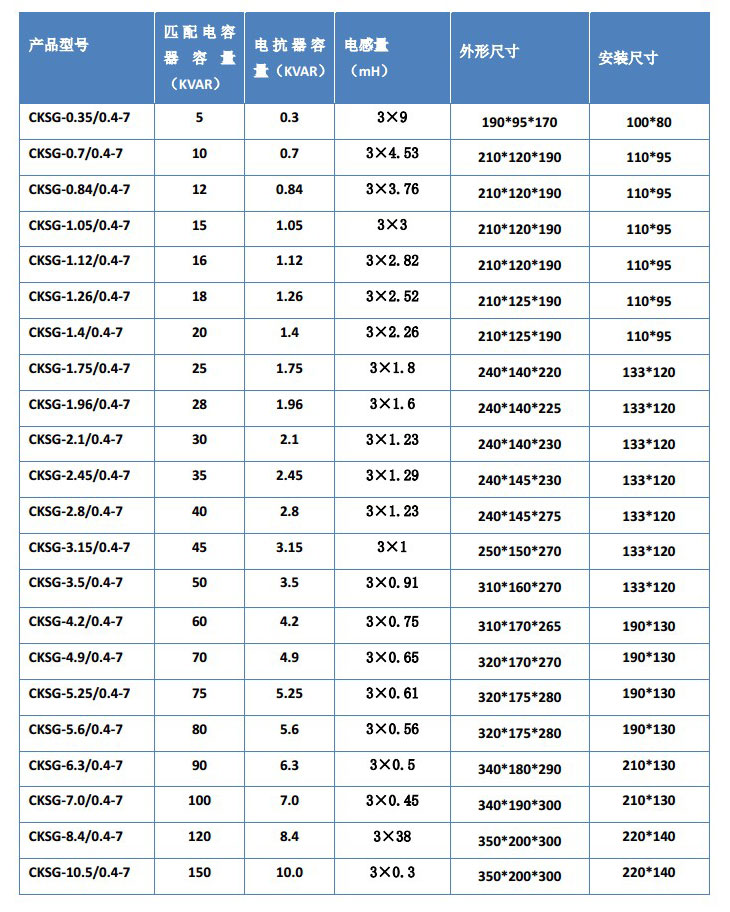

选型表：
