有源谐波滤波器APF

有源谐波滤波器APF,有源无功补偿

APF有源滤波器工作原理:

有源电力滤波器APF (Active Power Filter)是一种基于电压源逆变器的新型电力电子谐波滤除装置,通过实时检测电网中由非线性负载产生的电流波形,分离出谐波
电流部分,并通过IGBT逆变器输出反相补偿电流,实现滤除谐波的功能。另外,APF有源电力滤波器还可以提供超前或滞后的无功电流,用于改善电网的功率因数和
实现动态无功补偿。和LC型的无源滤波相比,该产品是主动型补偿装置,动态性能好,安全性高。APF有源电力滤波器实质上可看作SVG在低压电网的拓展应用,可
同时动态补偿基波无功电流和高次谐波电流。在滤除谐波的同时,可调节系统三相不平衡、提高功率因数,节能降耗,减少了谐波对电力系统的干扰。

主要技术参数:

额定补偿电流(A):50A、100A、200A、300A、400A

额定电压(V):380±15%

响应时间:<10ms

额定频率(Hz):50±10%

谐波补偿率:≥95%

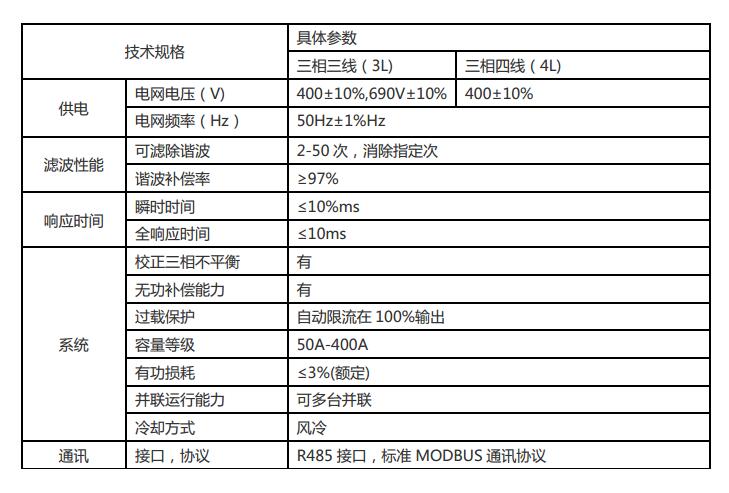

产品规格:

注:以上只列出典型规格产品,可根据用户要求定制其他规格产品。
